新品来袭 | 【三菱电机】携手【和品机械】助阵DMP2018厚街国际机械展

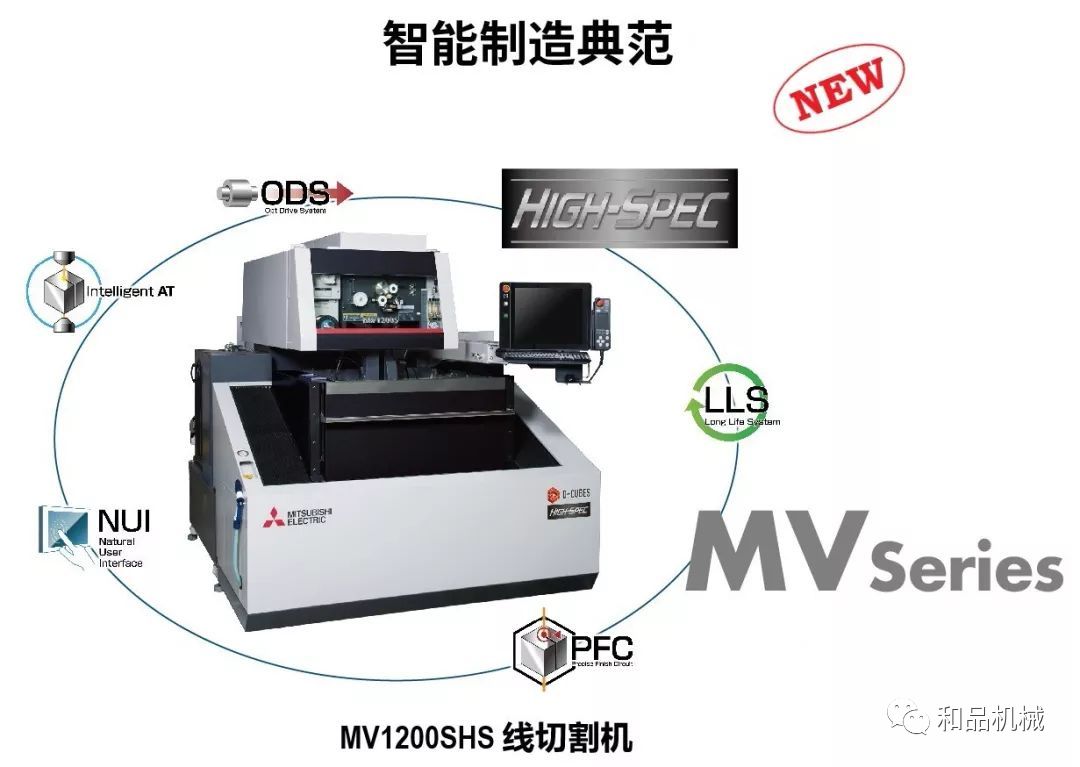

性能优势:
※ UV轴使用广电驱动系统;
※ 平衡稳定加工、高速加工;
※ 大幅提升加工效率操作性能;
※ 锥度加工精度提高。
革新的自动穿线性能:
1. 根据三菱独创的协调控制,使用普通电极丝(弯曲率10%以下)也能实现高成功率的自动穿线
2. 大幅提高厚板的断丝点穿线成功率
3. 适合各种应用穿丝模式(喷水.无水.水中断丝点)
提高加工精度:
1. 采用套筒式线性马达驱动
2. 采用Opt Drive(光电驱动)系统,三菱自制伺服放大器和控制器,绝对值光栅尺,提高响应速度和控制精度,从而提高加工精度。
节能,降低成本:
1. 降低耗电量最低55%。
2. 降低过滤器成本最多45%(过滤流量自动切换)
3. 降低电极丝消耗量最多46%
4. 降低离子交换树脂成本最多25%
提高生产效率:
1. 提高电源性能,实现微细表面的高速加工(3次加工:Rz3.5,4次加工:Rz2)
2. 丰富的加工条件 (重视速度条件,喷嘴分离标准条件)
简单操作:
1. 加工条件检索,逐项匹配功能提高检索操作性能
2. 简便使用加工工程
(加工条件包,电条件和偏值量)---MEPack

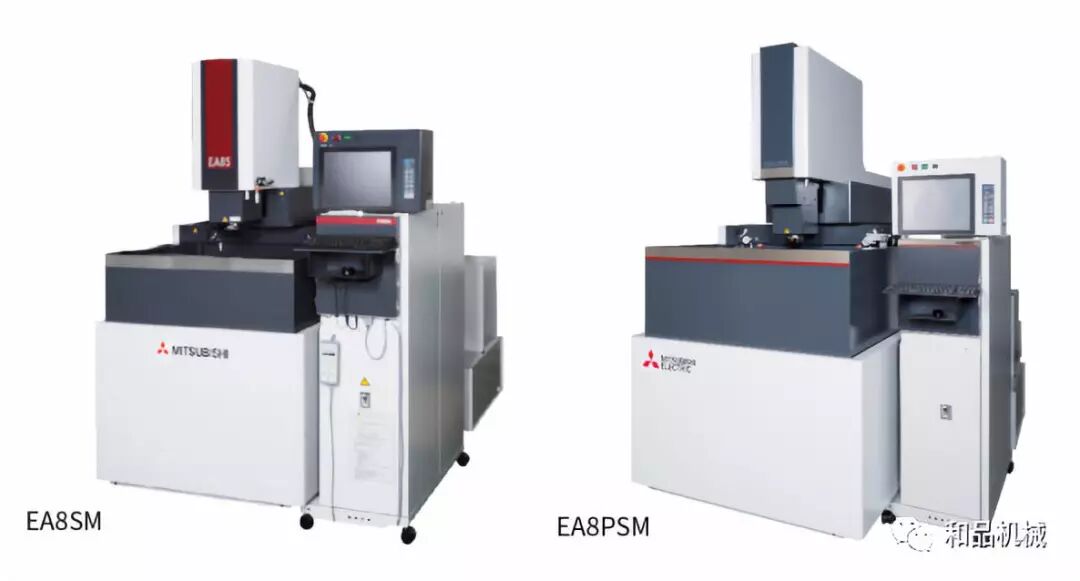

性能优势:
※ 新镜面回路(HGM)大幅减少研磨工序;
※ 提高点浇口的加工速度;
※ 石墨加工的高精度高效率、低损耗;
※ 标配Z轴光栅尺。
操作性
l 配置15寸触摸液晶
l 配置3段调整高度键盘和鼠标
电极.工件测量
l 以工件测量画面的定位
l 以电极测量画面的偏心测量
编程(ESPERADVANCE)
l 表格式的简单程式
l 生成适应为加工形状的最优加工条件和程式(形状专家系统EXPERT)
l 丰富的摇动方式
加工电源(FP80S电源)
l 4种独自放电回路(TP,SC,PS,GM回路)适应多彩加工样式
l 标准配置硬质合金高速加工回路
l 节能加工电源减少运营成本
加工控制
l 根据加工稳定化抬刀控制(SS Jump5),提升从浇口到智能手机的加工速度
l 起始放电条件控制提升加工速度
l IDPM制御实现石墨电极的高速度及低电极损耗加工
维护保养
l 在机床后部集约维护保养空间提高保养性
l 在维护保养画面可确认耗材消耗量和报警对策
自动化
l LS-10T/20T ATC规格
l 电机.工件自动交换装置规格(1台机械手多2台火花机)
功能参数:
1.加工最佳光洁度Ra0.06μm
2. 加工尺寸精度±3μm
3.标配硬质合金高速加工电源
4.标配石墨高速加工低损耗电路
